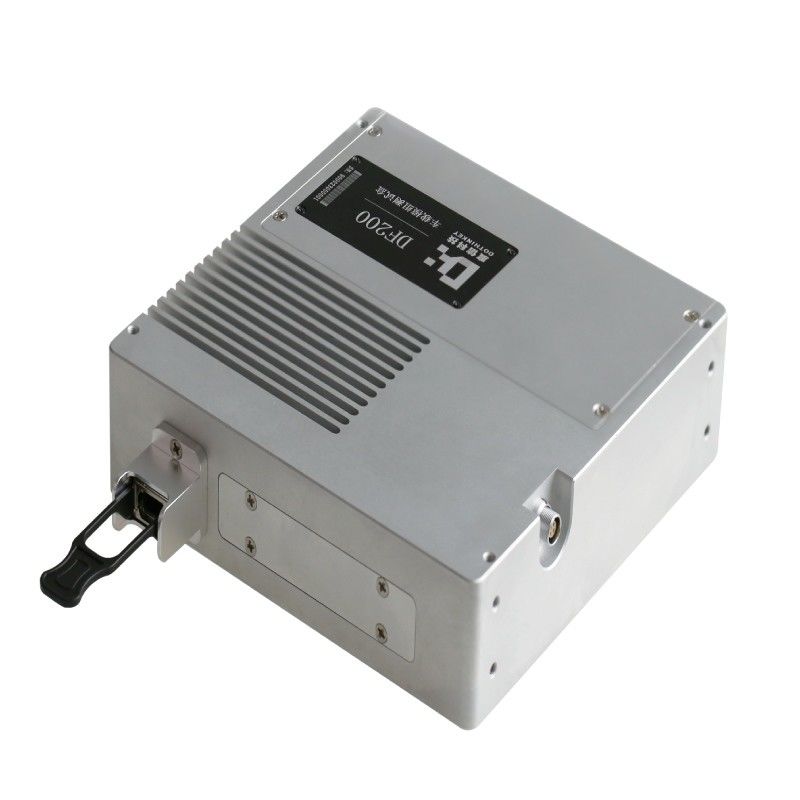

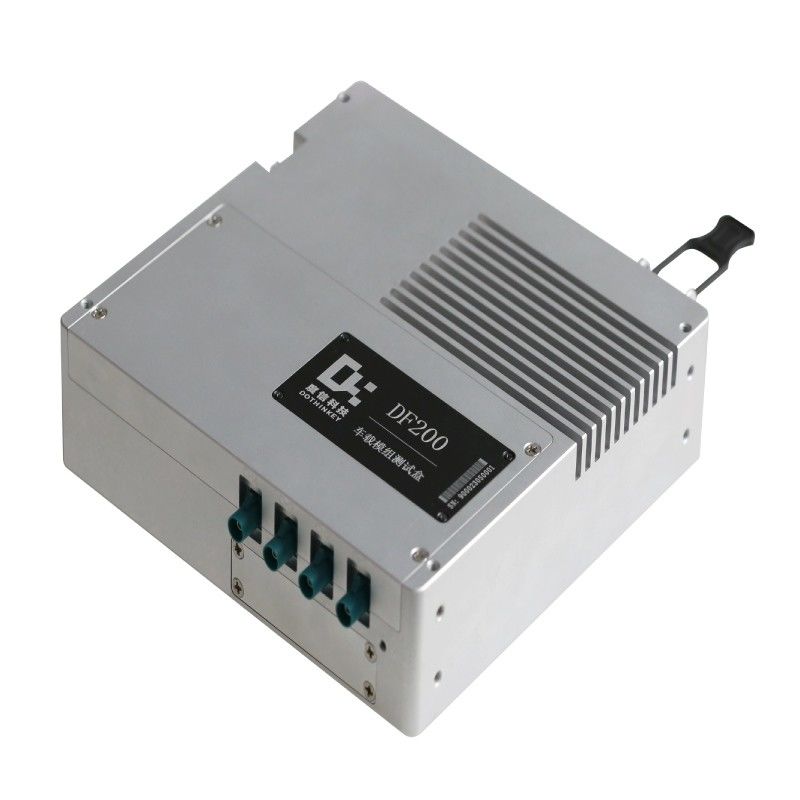

DF200 Dothinkey Otomobil Modülü EMC Testleri için Görüntü Çerçeve Alıcı

DF200 Otomobil Modülü Test EMC için Görüntü Yakalayıcısı

1Kanal 1-4'ü esnek seçin.
2. 0.8-18V modül güç kaynağı ayarları;
3. Mevcut izleme, kare hızı / hata kare gösterimi, Bağlama hata istatistikleri, Çözüm hata istatistikleri;
4. POC tarafından desteklenen her kanalın tüm görüntüsünü yakalayın ve kaydedin;
5Gerektiğinde esnek seçilmiş koplama çözümleri (hazırda piyasada mevcut olan serileşme şeması modüllerinin büyük çoğunluğu ile uyumlu olan MAXIM/TI serileştirilmiş otomobil modülleri için)
6. 40G fiber optik iletişimi destekler (bir ila dört fiber optik kablo kullanarak, 10G kartlarıyla uyumludur ve bant genişliği bağlı 10G port sayısına göre belirlenir)
Karar)
7. Otomobil modülü EMC testini otomobil spesifikasyonu düzeyinde destekleyebilir (otomobil modülünün kendisi otomobil spesifikasyonu düzeyinde EMC geçebilirse).

Otomotiv Kamera Projesi için EMC Test Sonuçları

BCI: 2. Seviye geçiyor

ESD: Doğrudan boşaltma: 1kontak boşaltması: ±15KV; 2Hava boşaltması: ±25KV

Doğrudan boşaltma: 1koplama plaka boşaltması: ±25KV

Geçici koplama müdahalesi: Hızlı darbe: +100V/us, -150V/us

RE: Sınıf 5 seviyesini geçmek; test frekansı kanalı: 300MHz-2.5GHz
