Çok fonksiyonlu görüntü yakalayıcı kart deserializör tablosu

Çok fonksiyonlu Deserializer Board

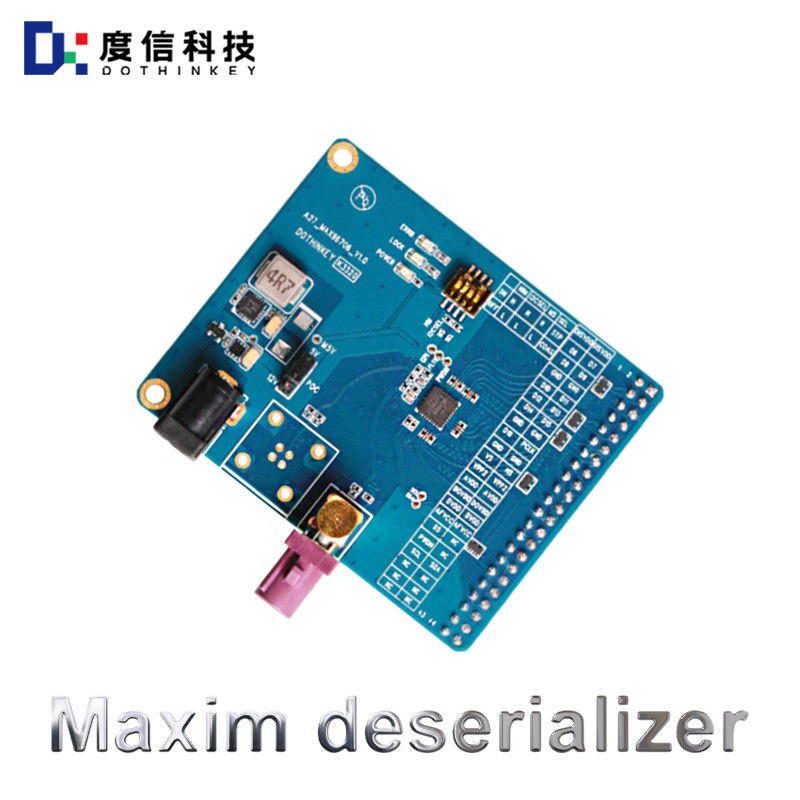

Dothinkey'in A27 MAX96706 Çok fonksiyonel Deserializer Board

Kullanmadan önce okumalısınız:

P0C güç kaynağı hakkında: Bu Deserializer panosu sadece kullanıcıların POC güç kaynağı için seçebilmeleri için SV ve 12V iki voltaj sağlar,Bizim fabrika varsayılan ayarları için bizim fabrika varsayılan ayarları SV çıkıştır, kullanıcılar kullanmadan önce test edilen modülün gerilim gereksinimine göre uygun güç kaynağı voltajını seçmek için atlama kapağını kullanmalıdır, lütfen atlama kapağı ayarları için bizimle iletişime geçin.

Deserializer kartı çip güç kaynağı: MAX96706 bu Deserializer kartında harici güç kaynağı (IWDVDD, AVDD, DOVDD) gerektirir, üç yönlü güç kaynağı Image Grabber tarafından sağlanmalıdır,Bunlardan DVDD ve AVDD'nin AP terminaline 1'e ayarlanması gerekir..8V DOVDD gerekliliğe göre 1.8-3.3V aralığında ayarlanır, haritanın çalışması, voltaj ayarlarının belirtilen limitleri aşmadığından emin olmalısınız,ve çeşitli kanalların gerilim ayarlarıMAX96706 çipine zarar vermemek için çeşitli devrelerin voltaj ayarları belirtilen aralıkları aşmamalıdır.

Arayüz hakkında: Bu Deserializer kartı, DVP'yi destekleyen MU960 serisi ürünlerle çarpışmaya adanmış 2X22PIN DVP arayüzünü saklamıştır.

MAX96706'nın resmi bilgisine göre, MAX96706 prensip olarak MAX96705-MAX96711 serileştiricileriyle eşleştirmek için kullanılır.ve aynı zamanda etkileşimli operasyonu uygulamak için diğer GMSL serileştiricileri ile kullanılabilir, ancak kullanmadan önce şu anda bazı kısıtlamalar dikkate alınmalıdır.Kullanıcılar, MAXM karşıtlarının resmi DATASHEET gereksinimlerini ve kalite güvencesi ipuçlarının resmi web sitesini dikkatlice takip etmelidir.. tasarım.

Deserializer panosunun DIP anahtarları ayarlandığında, mevcut ayarın etkisini göstermesi için panonun yeniden güçlendirilmesi gerekir.
