DVP PCLK HSYNC Görüntü Algılayıcı Tablosu Dothinkey Dekoder Tablosu

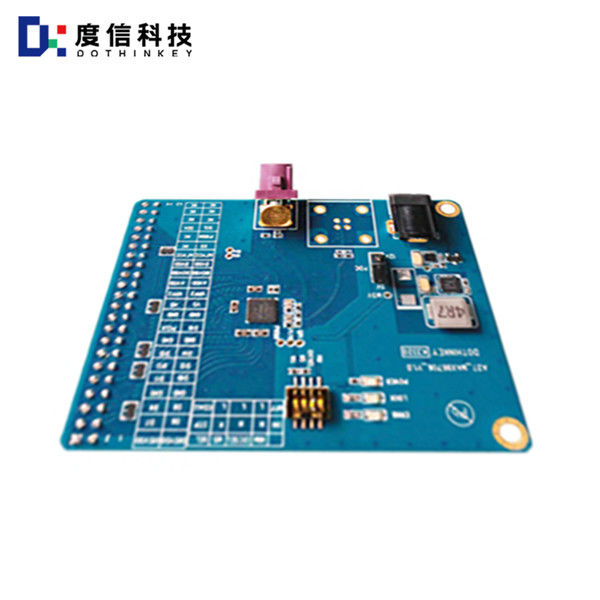

Görüntü sensörü kartı A27_MAX96706

Dothinkey's A27_MAX96706 decoder board supports DVP signal output and works with Dothinkey's MU960/UC930 Image Grabber to realize the image acquisition and data burning function of in-vehicle camera module.

DVP sinyal çıkışı nedir?

DVP (Dijital Video Port), paralel çıkış moduna sahip geleneksel bir sensör çıkış arayüzüdür. DVP arayüzünün veri bit genişliği CMOS seviye sinyallerini kullanarak 8bit, 10bit, 12bit veya 16bit olabilir.Ve maksimum hız yaklaşık 96MHz..Maksimum hız yaklaşık 96MHz'dir.

DVP arayüzünün ana sinyalleri şunlardır:
PCLK (Pixel Saati): Piksel saati, her saat bir piksel verisine karşılık gelir.
HSYNC (Yatay Senkronizasyon): Her bir hattın veri aktarımını kontrol etmek için kullanılan hat senkronizasyon sinyali.
VSYNC (Vertical Synchronization): Her bir çerçevenin veri aktarımını kontrol etmek için kullanılan çerçeve senkronizasyon sinyali.
DATA: piksel verileri, bit genişliği ISP veya taban bant desteğine bağlıdır.

DVP arayüzünün özellikleri şunları içerir:
Paralel çıkış: DVP daha yavaş ve daha düşük bant genişliğine sahip paralel iletim kullanır.
CMOS seviye sinyalleri: CMOS seviye sinyalleri diferansiyel sinyalleri yerine kullanılır.

Pratikte, DVP arayüzü genellikle görüntü sensörü ve görüntü işleme çipi (ISP) video veri iletimi ve işleme için bağlamak için kullanılır.ISP çipi harici bir saat girişi sağlayacaktır (MCLK veya XCLK), ve sensörün içindeki PLL, görüntü büyüklüğü, kare hızı ve çözünürlüğü ile belirlenen sıklığı oluşturmak için hesaplayacaktır.
