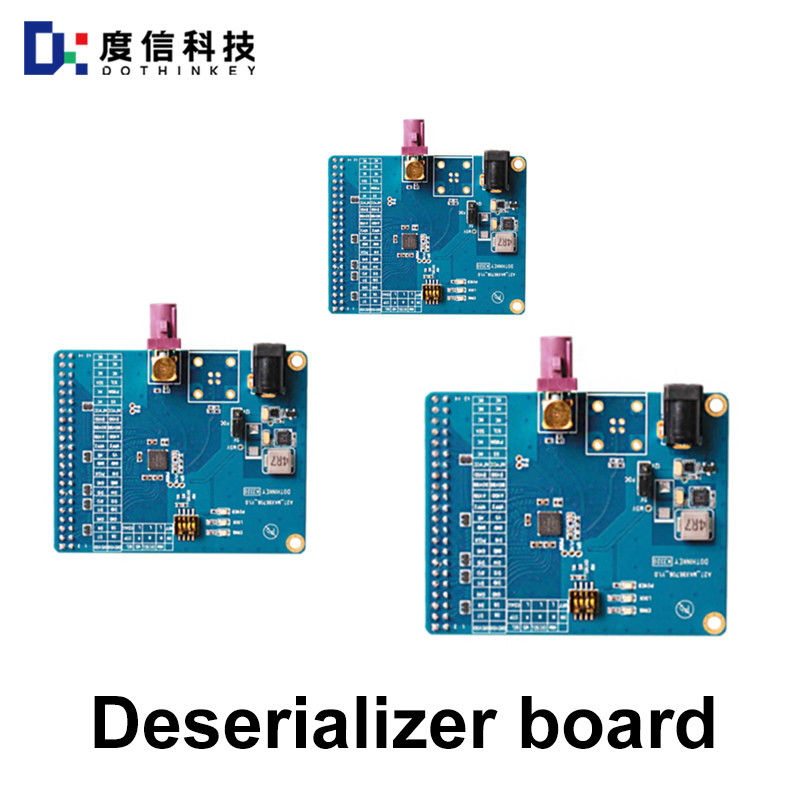

Endüstriyel Deserializer kartı, esas olarak sensörlerden veya kameralardan çıkan ham veri sinyallerini çözülebilir görüntülere veya kontrol komutlarına dönüştürmek için kullanılan bir sinyal işleme cihazıdır.makine görme alanlarında yaygın olarak kullanılan, otomatik algılama, endüstriyel kontrol vb. Temel işlevleri protokol dönüştürme (örneğin MIPI CSI-2, LVDS), veri çözme (örneğin RAW görüntüsü,Sıkıştırılmış format) ve sinyal koşullaması (eAşağıda teknik ilkelerin, uygulama senaryolarının ve tipik durumların açıklaması veriliyor:
I. Endüstriyel Deserializer panellerinin teknik ilkeleri ve işlevleri
1Sinyal protokol analizi ve dönüşümü
Giriş sinyali türü: Deserializer kartları genellikle çiğ görüntü verilerini içeren diferansiyel sinyaller (örneğin MIPI CSI-2'nin HS modu) veya paralel sinyaller (örneğin DVP arayüzü) alır.RAW biçimi) veya kamera modüllerinden çıkan kontrol komutları.
Protokol işleme: Örneğin, MIPI CSI-2 protokolü için Deserializer kartının katmanlı yapısını (uygulama katmanı, protokol katmanı, fiziksel katman) işleme alması gerekir.Verilerin paketlenmesi/paketlenmemesi dahil, hata düzeltme (örneğin, CRC) ve kanal yönetimi. Dothinkey'in Image Grabber'ını örnek olarak alın, CPHY LRTE modunun FPGA aracılığıyla desteğini gerçekleştirir,Bu, geleneksel özel yongaların protokol sürümünün sınırlaması nedeniyle görüntü üretemediği sorunu çözüyor..
Çıkış Arayüzü: Çözülen veriler USB3 üzerinden bilgisayara veya ana bilgisayara iletilir.0, GigE Vision veya gerçek zamanlı görüntü analizini veya depolamasını destekleyen HDMI arayüzü.

2Verilerin çözümü ve görüntü işleme
RAW görüntü kodlaması: Kamera modülünden çıkan RAW verileri (örneğin Bayer biçimi) standart görüntü biçimlerine (örneğin RGB,YUV) daha sonra analiz için Deserializer kartı üzerindenÖrneğin, Dothinkey'in UC930 Image Grabber, yüksek hassasiyetli akım algılamasını (en az 10nA) destekler ve işlenmiş verileri USB3.0 arayüzü üzerinden aktarır.
Sıkıştırma biçimi işleme: Bazı Deserializer kartları H'nin gerçek zamanlı çözme işlemini destekler.264, H.265 ve diğer video kodlamaları, yüksek çözünürlüklü video akışlarını gerektiren senaryolar için uygundur (örneğin 8K izleme).

3Sinyal Kondisyonlama ve Optimizasyon
Gürültü filtreleme: Görüntü kalitesini artırmak için donanım devre veya dijital sinyal işleme (DSP) algoritmaları yoluyla sinyal müdahalelerini azaltın.
Zamanlama Hizalama: Görüntü hizalamasını önlemek için çok kanallı verilerin (örneğin, çok kamera modülleri) senkronize iletilmesini sağlamak.
