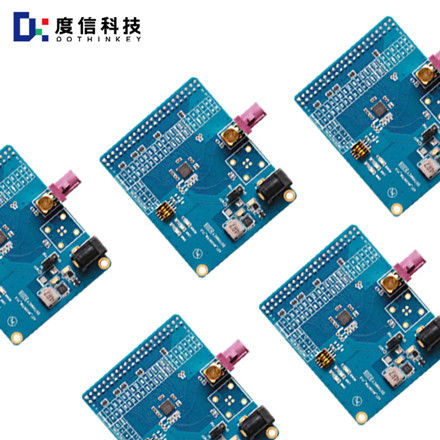

Fpd Link III Deserializer A27_MAX96706

Fpd bağlantı iii deserializör A27_MAX96706

Endüstriyel Deserializer kartının cep telefonu kamera modülünün testinde uygulanması.

1Test sürecinde kilit rol
Protokol dönüşümü: Cep telefonu kamera modüllerinden yüksek hızlı diferansiyel sinyaller (örneğinMIPI CSI-2 arayüzü) denetim ekipmanları tarafından işlenmesi için Deserializer kartları tarafından USB veya Ethernet sinyallerine dönüştürülmelidir.Örneğin, Dothinkey'in Image Grabber GQ4, D/C-PHY arayüzünü destekler.
Resim kalitesi analizi: Deserializer kartı RAW verilerini görüntülenebilir bir görüntüye dönüştürdükten sonra, test yazılımı (örneğin Imatest) çözünürlük, gürültü, çarpıtma vb.Modülün ISO 12233 ve ISO 15739 gibi standartlara uygun olmasını sağlamak için.
Protokol uyumluluğu doğrulama: Yeni protokoller için (örneğin CPHY V3.0), Deserializer panellerinin modül ve ana bilgisayar arasındaki iletişim istikrarını doğrulaması gerekir.Dothinkey, CPHY LRTE modunu desteklemek için FPGA firmware'ını yükseltti ve yüksek frekanslı LP sinyalinden kaynaklanan iletim sorununu çözdü.

2Tipik Test Senaryoları
3 boyutlu kamera testi: Yapılandırılmış ışık veya ToF modülleri için, Deserializer kartlarının lazer tahrik sinyalleri (örn.VP20 Image Grabber, 3B görüntüleme doğruluğunu sağlamak için nA seviyesindeki fotoakım ölçümünü ve görüntü alım verilerini destekler..
Yüksek çözünürlüklü modül testi: Örneğin, 8K çözünürlüğünü destekleyen Deserializer kartları (örneğinRK3588 endüstriyel çekirdek kart) modülün bant genişliği performansını doğrulamak için gerçek zamanlı olarak 4320P video akışlarını işleyebilir.
Çoklu Kamera İşbirliği Testi: Deserializer panellerinin resim dikişinin veya stereo görmenin düzgün çalışmasını sağlamak için birden fazla kameradan gelen verileri eşzamanlı olarak işleme alması gerekir.

3Dothinkey ürünleriyle entegrasyon
Image Grabber ile entegre çözme fonksiyonu: Dothinkey'in Image Grabber'ı (örneğin UC930) MIPI CSI-2 ve DVP arayüzlerinin otomatik geçişini destekleyen yerleşik bir FPGA ve ASIC çipine sahiptir.ve USB3 üzerinden işlenmiş verileri çıkarır.0.
Esnek Protokol Adaptasyonu: Dothinkey, CPHY LRTE modu gibi yeni işlevleri, FPGA mantığını yükselterek farklı sensör üreticilerinin protokol gereksinimlerine hızla uyarlar.

Endüstriyel Deserializör kartı, protokol dönüşümünü (örneğin MIPI CSI-2'den USB'ye), veri çözümünü (örneğinRAW'dan RGB'ye) ve sinyal optimizasyonu (eÖrneğin gürültü filtreleme).

Dothinkey ve diğer satıcılar esnek protokol uyarlamasını gerçekleştirmek ve yüksek çözünürlüklü,Kullanıcı elektroniklerinde seri üretim ihtiyaçlarını karşılamak için çoklu kamera işbirliği testleriBir Deserializer kartı seçerken, ilgili arayüzü olan bir Deserializer kartı seçmek gerekir.Test senaryolarına göre bant genişliği ve işlem yeteneği (e). örneğin 3 boyutlu kamera, 8K video) ve protokol gereksinimleri (örneğin CPHY LRTE).
