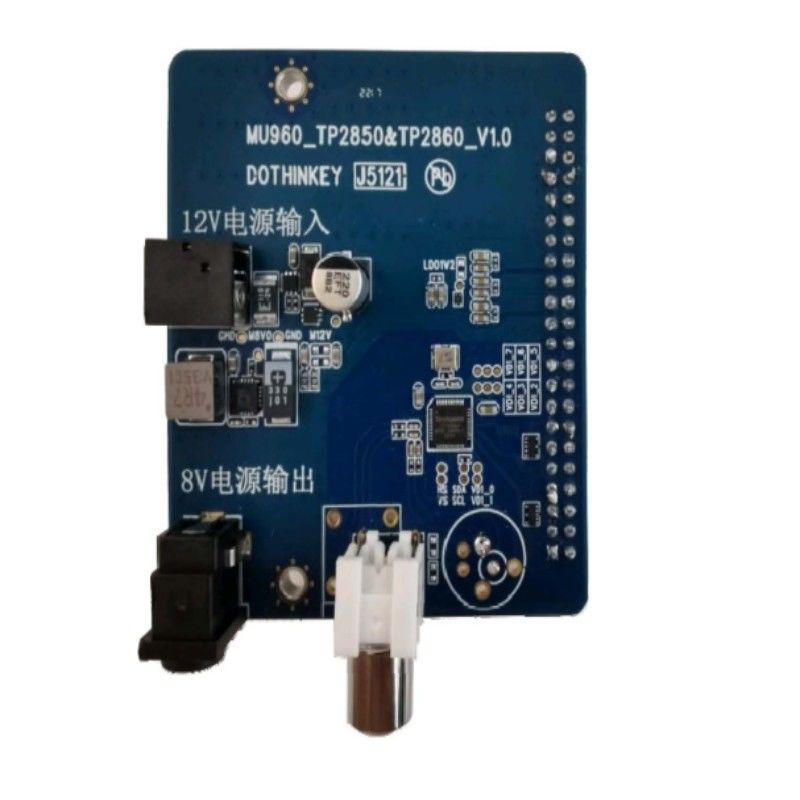

Deserializer Çözümleme Alıcı Kartı Dothinkey Görüntü Alıcı Kartı MU960

TP2860 Resim Alıcı MU960 için Deserializer

Özellikleri:

1Otomobil modülü çözünürlüğü çözümleri için uygun AHD / TVI tipi modülleri çözümü destekler.

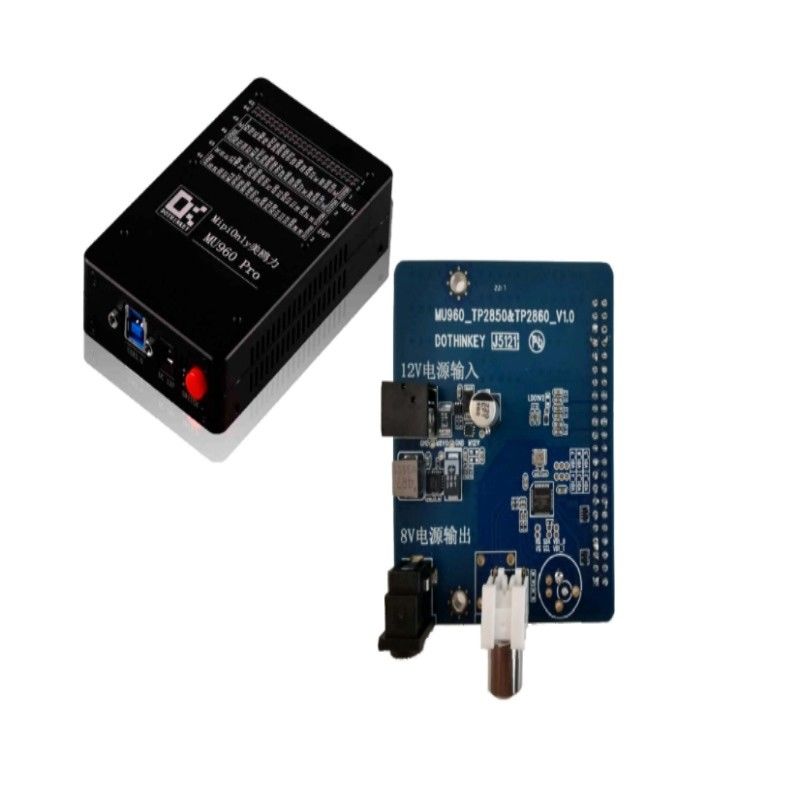

2. MIPI sinyal çıkışı, otomotiv modülünün görüntü alımını elde etmek için görüntü alıcısı MU960/UC930 ile birleştirilir.

Spesifikasyon:

2Kullanmadan önce uyar!!!
(1) POC güç kaynağı ile ilgili olarak: Bu deserializörün POC güç kaynağı, bir DC soketi aracılığıyla harici bir 12V güç kaynağından 8V çalışma voltajına dönüştürülür.Bu nedenle deserializer ayrı bir 12V / 1A dış güç adaptörü gerektirir..
(2) Deserializer çipinin güç kaynağı ile ilgili olarak: Bu deserializer çipindeki TP2860 çipinin üç harici güç kaynağına ihtiyacı vardır.ve görüntü alıcısının AVDDDVDD 1.2V, DOVDD 1.8V veya 3.3V, AVDD 3.3V olarak yapılandırılmalıdır.TP2860 çipini hasarlandırmamak için tüm voltaj ayarlarının belirtilen aralığı aşmamasını sağlamak gerekir..
(3) Arayüz hakkında: Bu deserializer, şirketimizin görüntü yakalayıcıları için standart MIPI arayüzü ile eşleşmek için 2.54mm aralıklı, çift sıra 44PIN pin arayüzü saklıyor.ve test modüllerini bağlamak için bir RCA koaksiyel konektör.

3Deserializer arayüzünün açıklaması:
