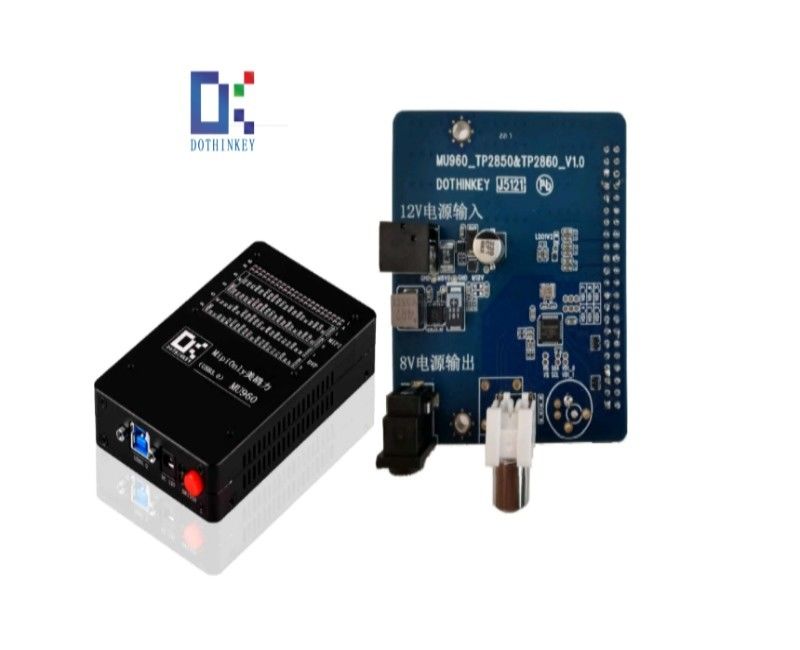

Araç Modülü Çerçeve Yakalayıcı Yönetim Kurulu Otomotiv Deserializer Yönetim Kurulu MU960_TP2860

Otomobil Deserializer Board MU960_TP2860 Araç Modülü Kopyalama Çözümü

1Özellikleri:

1) Otomobil modülü çözünürlüğü çözümleri için uygun AHD/TVI tipi modüllerin çözünmesini destekler;
2) Otomobil modülünün görüntü alımını elde etmek için görüntü alıcısı MU960/UC930 ile birleştirilen MIPI sinyal çıkışı.

2Özellikleri:

3Kullanmadan önce dikkat:
1) POC güç kaynağı ile ilgili olarak: Bu deserializörün POC güç kaynağı, bir DC soketi aracılığıyla harici bir 12V güç kaynağından 8V çalışma voltajına dönüştürülür.Bu nedenle deserializer ayrı bir 12V / 1A dış güç adaptörü gerektirir..
2) Deserializer çipinin güç kaynağı ile ilgili olarak: Bu deserializer'daki TP2860 çip üç harici güç kaynağına ihtiyaç duyar.ve görüntü alıcısının AVDDDVDD 1.2V, DOVDD 1.8V veya 3.3V, AVDD 3.3V olarak yapılandırılmalıdır.TP2860 çipini hasarlandırmamak için tüm voltaj ayarlarının belirtilen aralığı aşmamasını sağlamak gerekir..
3) Arayüz hakkında: Bu deserializer, görüntü yakalayıcılar için şirketimizin standart MIPI arayüzü ile eşleşmek için 2.54mm aralıklı, çift sıra 44PIN pin arayüzü saklıyor.ve test modüllerini bağlamak için bir RCA koaksiyel konektör.

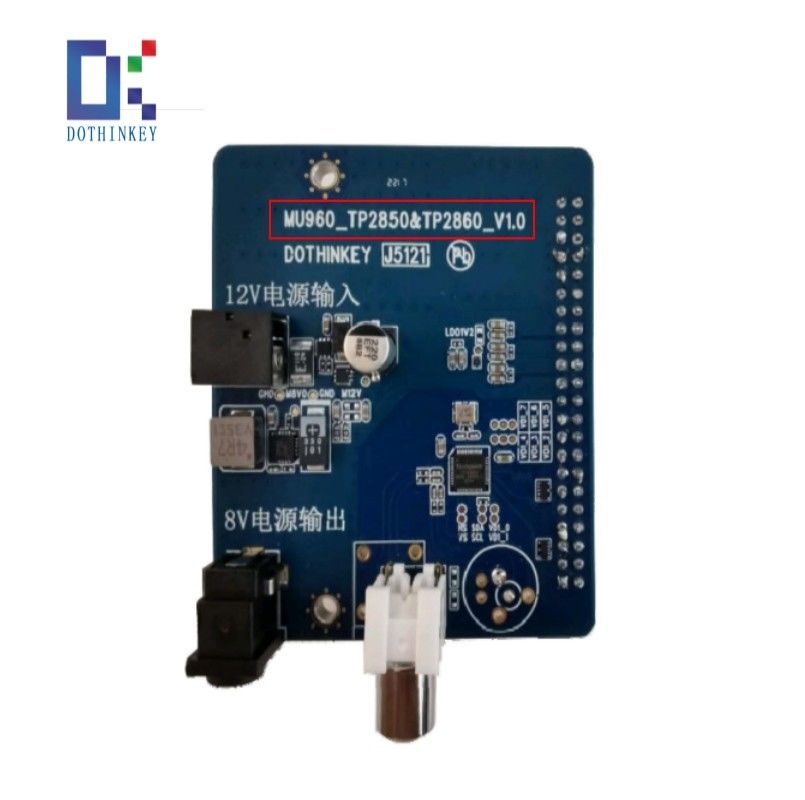

4Deserializer kartı arayüzünün açıklaması:
