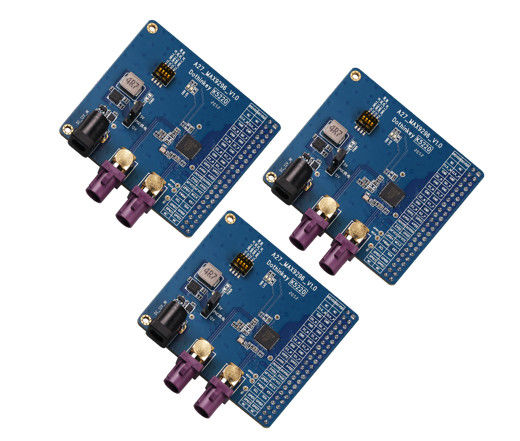

görüntü sensörü kartı MIPI

(1) POC güç kaynağı hakkında: Bu dekoder kartı POC güç kaynağı için DC soket veya test kutusu iki güç kaynağı modunu kullanabilir (J6 tarafından seçilir), DC soket güç kaynağı seçildiğinde,Çözücü kartı dış 12V / 1A güç adaptörüne ayrı bir şekilde bağlanmalıdır, ve daha sonra J5'e kadar POC güç kaynağı olarak 12V veya 5V seçin; Test kutusunun güç kaynağını seçerken, dekoder kartı ayrı bir dış güç kaynağına ihtiyaç duymaz,ve POC'ye güç sağlamak için yapılandırılabilir, J5 atlama kapağı başarısız olur) ve UC930 test kutusu için POC güç kaynağı aralığı 4V'den 18V'ye ayarlanabilir. J5 ve J6'nın konumu aşağıdaki resimlerde gösterilmiştir,Fabrika varsayılan ayarımız DC koltuğunun 5V çıkışı (klient modülünü yakmaktan kaçınmak için), kullanıcılar kullanmadan önce test edilen modülün gerçek güç kaynağı gereksinimlerine göre uygun POC güç kaynağını seçmelidir.Bu dekoder tahtasındaki MAX9296 yonga dıştan dört güç kaynağı ile temin edilmelidir, ve dört güç kaynağı, AFVCC ve DVDD'nin AP ucunda 1.2V'ye, AVDD'nin AP ucunda 1.8V'ye sabitlenmesi gereken test kutusundan beslenmelidir.DOVDD 1 aralığında ayarlanmalıdır..8-3.3V gerektiği gibi, eğer AP'de diğer voltaj ayarları varsa, lütfen ihmal edin.MAX9296 çipine zarar vermeden bu kanalların gerilim ayarlarının belirtilen aralığı aşmamasını sağlamak gerekir..

(3) Arayüz hakkında: Bu dekoder kartı, test kutumu ürünlerimizin standart MIPI arayüzü ile bağlantı kurmak için 2.54 mm mesafe, çift sıra 44PIN pin başlığı arayüzü saklıyor.

(4) MAX9296 Hakkında: Resmi bilgiye göre, max9296 teorik olarak çeşitli gmsl1/gmsl2 serileyicileri ile eşleştirilebilir ve farklı gmsl serileyicileri ile eşleştirildiğinde,Farklı kayıt parametresi gruplarının yapılandırılması gerekiyor..

(5) DIP anahtarı hakkında: Dekoder kartının DIP anahtarı, her biri bağımsız bir donanım ayarını temsil eden, dörtte bir DIP anahtarıdır.Her donanım ayarları, kayıt ayarlama işleminin çalıştırma başlatılmasının özel bir işlevine karşılık gelir., her seferinde sadece bir DIP bitinin "KENDİ" tarafına çevirmesine izin verilir ve her bir DIP bitinin ayarlandıktan sonra, bu ayarın etkin olması için dekoder kartının yeniden açılması gerekir.
