GMsl deserializer MIPI

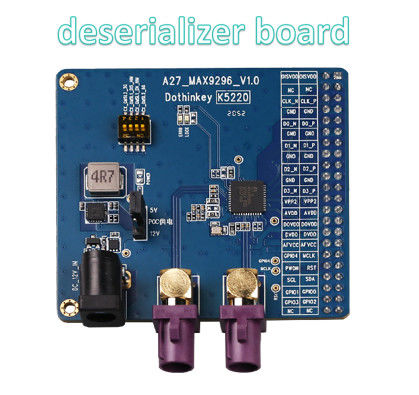

(1) POC güç kaynağı hakkında: Dekoder kartı POC güç kaynağı için DC soket veya test kutusu iki güç kaynağı modunu kullanabilir (J6 tarafından seçilir), DC soket güç kaynağı seçildiğinde,Çözücü kartı, harici bir 12V / 1A güç adaptörünü ayrı bir şekilde bağlamalıdır., ve daha sonra J5'e kadar POC güç kaynağı olarak 12V veya 5V seçin; Test odası için güç kaynağını seçerken,Çözücü kartı ayrı bir dış güç kaynağı gerektirmez ve POC'yi AP yapılandırması üzerinden güçlendirmek için yapılandırılabilir (bu durumda J5 atlama kapağı arıza gösterir), ve UC930 test odası için POC besleme aralığı 4V'den 18V'ye ayarlanabilir. J5 ve J6'nın konumu aşağıdaki resimde gösterilmiştir.Fabrika varsayılan ayarımız DC soketinin 5V çıkışıdır (müşteri modülünü yakmamak için), kullanıcılar kullanmadan önce test edilen modülün gerçek güç kaynağı gereksinimlerine göre uygun POC güç kaynağını seçmelidir.

(2) Dekoder kartı çipinin güç kaynağı hakkında: Bu dekoder kartındaki MAX9296 çipinin dört güç kaynağı ile dış olarak ayarlanması gerekir.Dört güç kaynağı test kutusundan güçlendirilmelidir., AFVCC ve DVDD'nin AP ucunda 1.2V, AVDD'nin AP ucunda 1.8V, DOVDD'nin de gerektiği gibi 1.8-3.3V aralığında ayarlanması gerekir.Eğer AP'de başka bir gerilim ayarları varsaÇizim yapmadan önce, MAX9296 çipine zarar vermemek için bu kanalların voltajının belirtilen aralıkta ayarlanmadığından emin olmak gerekir.

(3) Arayüz hakkında: Çözücü kartı, test kutumu ürünlerimizin standart MIPI arayüzü ile bağlantı kurmak için 2.54 mm pitch, çift sıra 44PIN pin başlığı ayırmıştır.

(4) MAX9296 Hakkında: Resmi bilgiye göre, MAX9296 teorik olarak çeşitli GMSL1/GMSL2 serileyicileri ile eşleştirilebilir ve farklı GMSL serileyicileri ile eşleştirildiğinde,Farklı kayıt parametresi gruplarının yapılandırılması gerekiyor..

(5) DIP anahtarı hakkında: Dekoder kartının DIP anahtarı, her biri bağımsız bir donanım ayarını temsil eden 4'te 1 DIP anahtarıdır.Her donanım ayarı, güç açma başlangıç kaydı ayarının özel bir fonksiyonuna karşılık gelir., bir seferde sadece bir DIP bitinin "KENDİ" pozisyonuna ayarlanmasına izin verilir ve her bir DIP bitinin ayarlandıktan sonra, bu ayarın etki etmesini sağlamak için Dekoder Board'un yeniden güçlendirilmesi gerekir.
