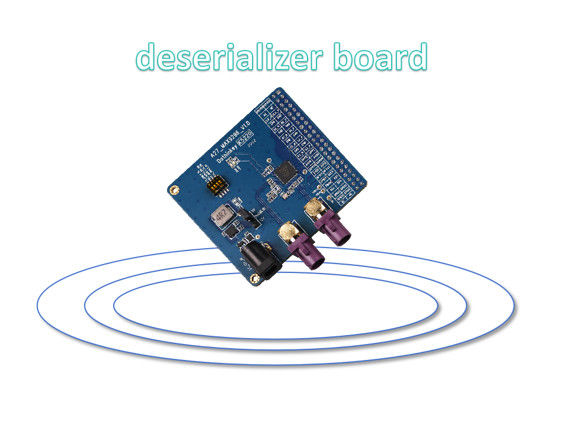

TI kartı MIPI

1. POC Güç kaynağı seçenekleri

• İki Mod (J6 tarafından seçilir):

  • DC Soket:

    • Dış gerektirir.12V/1A adaptörü.

    • KullanımıJ5seçmek için12V veya 5VPOC gücü için (fabrik varsayılan:5VMüşteri modüllerini korumak için).

  • Test kutusu güç kaynağı:

    • Dış adaptöre gerek yok.

    • POC voltajı,AP ayarları(J5 engelli).

    • Bu yüzden.UC930 test kutusuPOC aralığı:4V18V.

2. MAX9296 Çip Güç kaynağı

• Dört güç rayı (sınav kutusu tarafından temin edilmelidir):

  • AFVCC ve DVDD:Kesinlikle1.2V(AP ayarları)

  • AVDD:Kesinlikle1.8V(AP ayarları)

  • DOVDD:Düzenlenebilir (1.8V3.3VGerektiği gibi).

• Uyarı:Voltajların doğru ayarlandığından emin olun.Güçlenmeden önceÇip hasarını önlemek için.

3. Arayüz

• 44 pinli çift sıra başlık (2.54 mm mesafe)MIPI arayüzü uyumluluğu için test kutuları.

4. MAX9296 Çiftleme Esnekliği

• DesteklerGMSL1/GMSL2 serileştiricileriAma gerektiriyor.Farklı kayıt yapılandırmalarıHer serileştirme modeli için.

5. DIP anahtarı yapılandırması

• DIP anahtarı:Her anahtar eşsiz bir donanım fonksiyonunu kontrol eder.

• Kurallar:

  • SadeceBir düğmeayarlanabilirAçık.Birer birer.

  • Tahtayı yeniden çalıştır.DIP ayarlarını değiştirdikten sonra değişikliklerin yürürlüğe girmesi için.

Ana tavsiyeler:

• DoğrulayınPOC gerilim gereksinimleriGüç modunu seçmeden önce test edilen modülün.

• İki kez kontrol et.MAX9296 güç rayı ayarlarıHasar önlemek için AP konfigürasyonunda.

• Kayıt başlatımında çatışmalardan kaçınmak için DIP anahtar kılavuzlarını takip edin.
