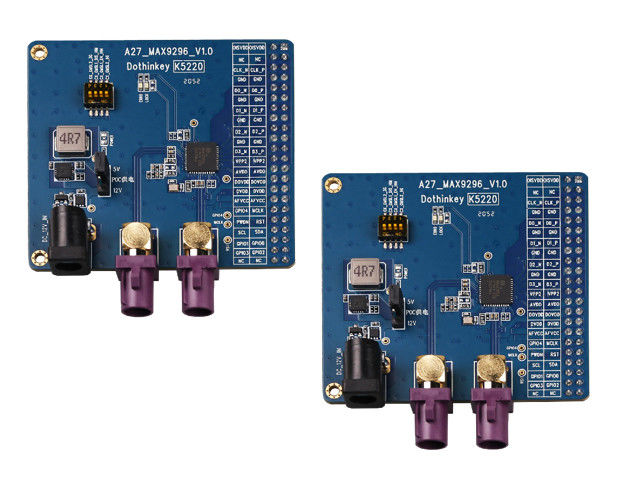

fpd link iii deserializer MIPI

1. POC güç kaynağı şeması Çift modlu güç kaynağı (J6 üzerinden seçilebilir): DC soket güç kaynağı: Harici bir 12V / 1A güç adaptörü gereklidir.J5 atlayıcısı üzerinden 12V veya 5V çıkışı seçin (test edilen modülün yanmasını önlemek için fabrikada varsayılan olarak 5V olarak ayarlanır). Test odasının güç kaynağı: Dış güç kaynağı gerekmez ve güç kaynağı doğrudan test kutusundan gelir. POC voltajı AP yapılandırması (J5 başarısız) ile ayarlanır.UC930 test kutusu 4V'den 18V'ye kadar ayarlanabilir çıkışları destekler..

2MAX9296 çip güç kaynağı gereksinimleri Test odasından dört güç kaynağı gereklidir: AFVCC & DVDD: Sabit 1.2V (AP yapılandırması ile kilitlenmesi gerekir).8V (AP yapılandırması kilitli). DOVDD: 1.8V?? 3.3V esnek ayarlamayı destekler. Not: Çip hasarını önlemek için açmadan önce voltaj yapılandırmasını onaylayın.

3. API açıklaması Standart MIPI test kutusu arayüzü ile uyumlu, 2.54mm pitch 44PIN çift sıra pinleri.

4. MAX9296 Uyumluluk Notları Teorik olarak, GMSL1/GMSL2 birden fazla serileştiricileri desteklenir, ancak karşılık gelen kayıt parametresi grubunun eşleştirilmiş modele göre yapılandırılması gerekir.

5. DIP anahtarı kullanım özelliği 4 pozisyonlu bağımsız DIP anahtarı: Her kişi bir donanım fonksiyonuna karşılık gelir. Kurallar: Bir seferde sadece bir kişinin açılmasına izin verilir. Değişiklikten sonra,Etkisini göstermek için tekrar çalıştırmalısın.
