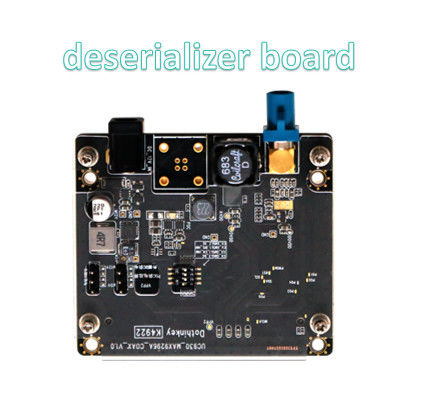

fpd link iii deserializer MIPI

1.POC Güç Tedarik Sistemi

Bu kod çözme kartıVPP2 güç kaynağıBu modda, cihaz bağlantı işlemini basitleştiren test sisteminden doğrudan güçlendirilebileceği için harici bir güç adaptörü gerekmez.

İsteğe bağlı dış güç kaynağı çözümü:

• Bağımsız güç kaynağı gerektiğinde, lütfen bir12V/1A DC güç adaptörüGemi içi DC prizine bağlı.

• Dışarı çıkış voltajı, gemideki sıçrama kapağı üzerinden seçilir:

  • A pozisyonu:12V DC çıkış

  • B pozisyonu:5V DC çıkış

• Not:: Kısa devre risklerinden kaçınmak için güç modlarını değiştirmeden önce sistemin kapatıldığından emin olun.

2.Çip çekirdeğinin güç özellikleri

MAX9296A dekoder çipinin kesinDört bağımsız güç kaynağı, tümü test kutusu tarafından sağlanmalı ve aşağıdaki parametrelere sıkı sıkıya uymalıdır:

Kritik İşletim Gereksinimleri:

• Aktarmadan önce tüm güç kaynağı voltajlarını bir multimeterle kontrol edin.

• Sistem çalıştırılırken güç atlayıcılarını ayarlamayın.

• Sınırları aşan voltaj kalıcı çip hasarına neden olabilir.

3.Arayüz Teknik Spesifikasyonları

Kurul endüstriyel düzeyde bir bağlantı çözümü kabul ediyor:

• Fiziksel Arayüz: 44 pinli çift satırlı pin başlığı (2.54 mm standart mesafe)

• Sinyal Protokolü: MIPI CSI-2 standardına tam uyumludur

• Uyumlu Cihazlar: Test kutusu ürünlerimizin tüm yelpazesi için uygundur

• Koruma Tasarımı:

  • ESD koruma derecesi: ±8kV temas boşaltması

  • Altınla kaplanmış iğne uzun süreli temas güvenilirliğini sağlar
