Dothinkey USB3.0 Serisi MIPI Yakalama Kartı DVP HISPI LVDS Ve SPI Çerçeve Yakalayıcısı

Dothinkey USB3.0 Serisi Görüntü Yakalayıcısı Çoklu Protokolleri Destekler-MIPI, DVP, HISPI, LVDS ve SPI

Hayatta kalacağız.

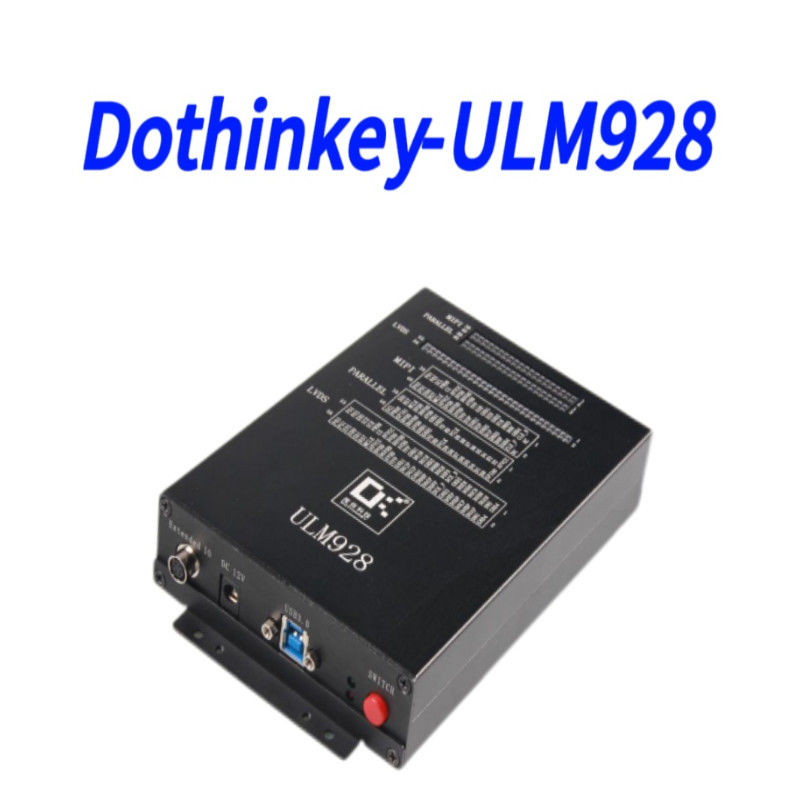

Görüntü yakalayıcısı ULM928, yüksek performanslı görüntü yakalaması ve sensör değerlendirmesi için tasarlanmış çok yönlü bir test çözümüdür.MIPI dahil, DVP, HISPI, LVDS ve SPI, bunu mobil, otomotiv ve gözetim kamerası testleri için idealdir.

Temel Özellikler

• Yüksek hızlı veri aktarımı:USB 3.0 (5Gbps) hızlı görüntü işleme sağlar.

• Çoklu Arayüz Uyumluluğu:MIPI (4 şerit @ 1Gbps), LVDS (10 şerit @ 600Mbps) ve DVP (200MHz PCLK) destekler.

• Tam güç yönetimi:Algılayıcı güç kaynağı için beş programlanabilir düşük gürültülü güç kanalı (3.3V/500mA'ya kadar).

• Gelişmiş Akım Algılama:Bekleme ve dinamik akım analizi için yüksek çözünürlüklü ölçüm (10nA).

• Kapsamlı Hata Bulma:45 kanallı açık/kısa test, güvenilir teşhis için uyarlanabilir eşiklerle.

Avantajlar

a. Güçlü sinyal bütünlüğü ile yüksek hızlı görüntüleme için optimize edilmiş.

b. Çeşitli sensör gereksinimlerini karşılamak için esnek güç dağıtımı (2.5V9V).

c. Yapılandırılabilir voltaj / akım ayarları ile test doğruluğunun arttırılması.

d.Modüllerin etkin olarak doğrulanmasını sağlayan geniş cihaz uyumluluğu.

Görüntü ve iletim teknik özellikleri

1)Sensör uyumluluğu

a.MCLK saat aralığı-6 MHz ~ 99 MHz

b.MCLK saat doğruluğu-±0.1MHz

c.SENSOR IO seviye aralığı (DOVDD'den sonra) -1.3V ~ 3.3V

d.LVDS bant genişliği-≥600 Mbps/Lane

e.LVDS veri kanallarının sayısı-1/2/4/8/10Lane

f.MIPI bant genişliği-≥1Gbps/Lane

g.MIPI veri kanallarının sayısı-1/2/4Lane

h.PCLK saat frekansı-200M HZ

i.Destekli görüntü biçimleri-RGB565/YUV422RAW8/RAW10/RAW12

j.RGB formatını destekle-RGB565

2) USB3.0 metrik

a.USB3.0 veri bant genişliği-5 Gbps.

3) SENSOR I2C'nin teknik göstergeleri

a.I2C iletişim hızı-100K/400K/1M
