Dothinkey Yüksek Hızlı Görüntü Yakalayıcısı UQ200 USB3.0 Serisi MIPI Çerçeve Yakalayıcısı

Dothinkey Yüksek Hızlı Görüntü Yakalayıcı UQ200 USB3.0 Serisi

1- Başvuru

Yüksek hızlı C-PHY kamera testi için. Yüksek hızlı C-PHY hata ayıklama, doğrulama ve test.

1) İletişim hızı

750MB/s maksimum iletim hızı
C-PHY 3.5GSps/Trio
D-PHY 2.5Gbps/Lane
USB3.1 iletim

2.Tasarım Rehberi

1) GND Bağlantısı Kılavuzları
UQ200 serisi görüntü sensörü iki GND türü (AGND ve DGND) sağlar. Eğer sensörün GND bölünmemişse, AGND ve DGND sensörün GND pinine birlikte bağlanabilir.

2) I2C çekme direnç konfigürasyonu
I2C pinleri, DOVDD'ye çekilen iç programlanabilir çekme dirençlerine (4.7KΩ, 1.5KΩ ve 560Ω seçenekleri, varsayılan 1.5KΩ) sahiptir.

3) GPIO Fonksiyon Yapılandırması
GPIO pinleri, DOVDD'ye 4.7KΩ'luk bir iç çekme direnci ile esnek fonksiyonel konfigürasyonu destekler.

4) Sistem düzeyinde GND Önlemleri
Bu pin çevresel güç kaynağına (sistem düzeyinde GND) ayrılmıştır ve doğrudan sensörün GND'ye bağlanmamalıdır.

5) Koruma altına alınmış Pin İşlemleri
Bu iğne iç kullanım için ayrılmıştır ve özel iç bağlantılara sahiptir. Diğer iğnelerle kısa devre yapmayın veya dış bağlantılar yapmayın.

3Dış arayüz dağılım şeması

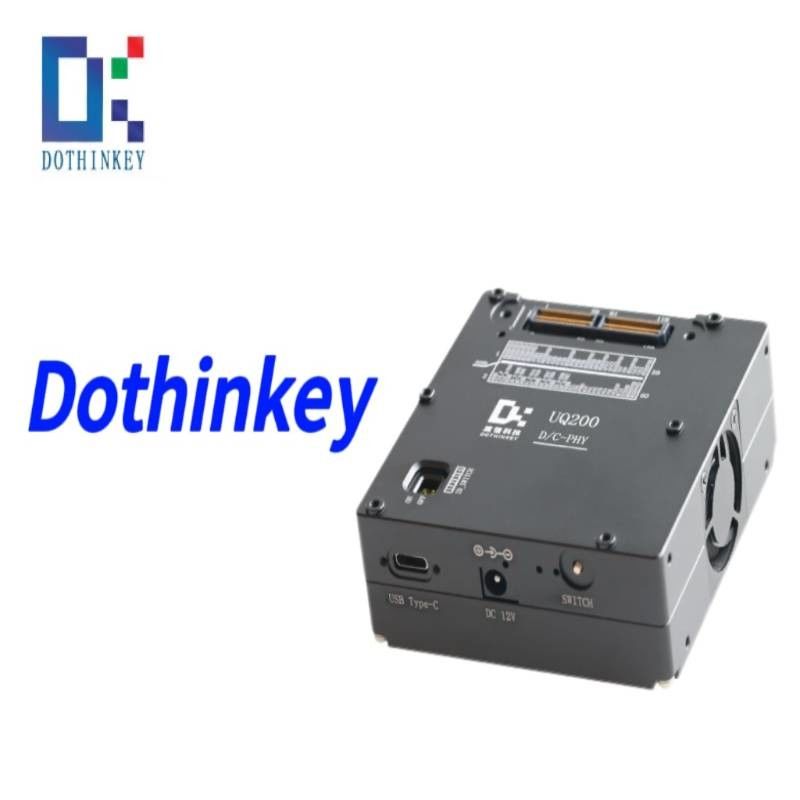

4. UQ200 Ana görünüm
