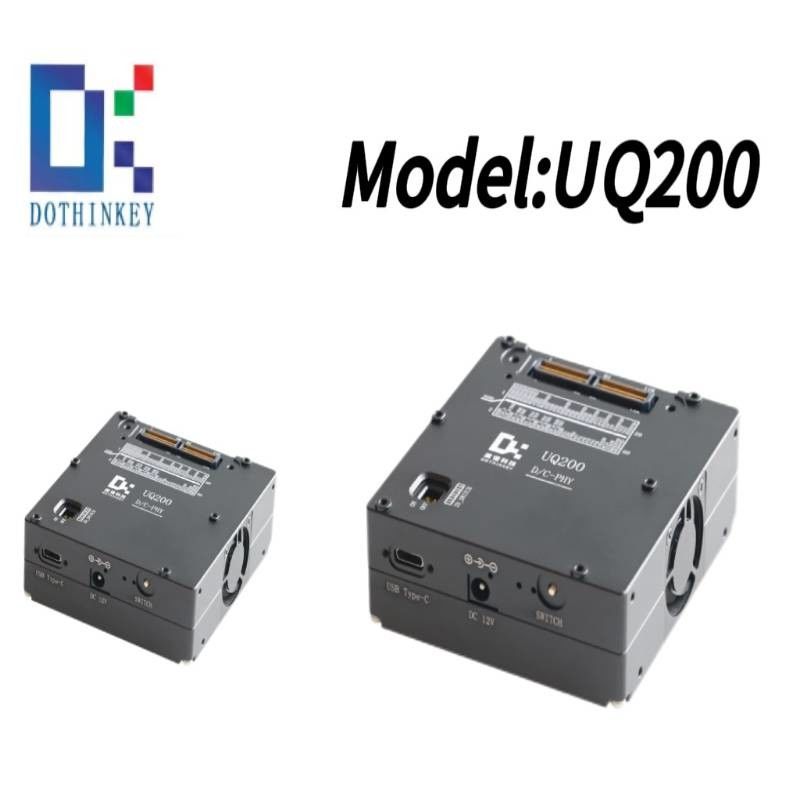

UQ200 Dothinkey Mobil Telefon Kamera Yüksek Hızlı MIPI Yakalama Kartı

UQ200 Uygulama Mobil Telefon Kamera, Yüksek Hızlı MIPIC-PHY.

1.Yeryüzü bağlantısı özellikleri
UQ200 görüntüleme sensörü çift yer alanlarını (AGND ve DGND) içerir. Tek bir yer şeması uyguladığında, hem AGND hem de DGND sensörün yer terminaline ortak bir bağlantı paylaşabilir.

2.I2C Arayüz Yapılandırması
Entegrasyonlu programlanabilir çekme dirençleri (seçilebilir 560Ω, 1.5kΩ veya 4.7kΩ; fabrika varsayılan 1.5kΩ) DOVDD'ye atıfta bulunan I2C hatlarında sağlanır.Çekim direnci, firmware kontrolü ile dinamik ayarlanabilir..

3.GPIO Programlanabilir Arayüzü
Her GPIO, yazılımla yapılandırılabilir işlevselliklere sahip ve DOVDD'ye 4.7kΩ çekme özelliği içerir.

4.Sistem Temel Düşünceler
Sadece çevresel güç dağıtımı (sistem zemin alanı) için tasarlanan bu terminal, uygun açık/kısa test kapasitesini korumak için sensör zemin ağından izole kalmalıdır.

5.Pin Yönetimi Saklı
İç sistem kullanımı için ayrılmış olan bu pinler özel iç yönlendirmeyi içerir. Bu pinleri bağlantısız bir durumda tutun - harici bağlantılar veya pinler arası kısayollardan kaçınmak gerekir.

6Ürün modülü arayüzünün açıklama şeması
