Çip Paketleme Testleri için Yüksek Hızlı USB Arayüz Çerçeve Yakalayıcı

Çip Paketleme Testleri için Yüksek Hızlı USB Arayüz Çerçeve Yakalayıcı

1Özellikleri:

a.Hızlı LVDS kanalları, her bir şerit için 600Mbps'ye kadar veri bant genişliği ile 10 şerit kadar destekler.

b.Hızlı MIPI kanalları, 1Gbps'e kadar veri bant genişliği ile 4 şerit kadar destekler.

c. Ultra yüksek hızlı USB3.0 arayüzü, 5Gbps'ye kadar veri bant genişliği ile kullanımı kolaydır.

d.Dikkatli enstrüman düzeyinde Dinamik / Bekleme akımı algılama teknolojisi. Yüksek hassasiyetli Açık / Kısa test, ayrıca çip ambalajı testleri için uygundur.

e. 5 kanallı yüksek hassasiyetli, düşük gürültülü programlanabilir sensör güç kaynağı.

f.Piyasadaki çoğu MIPI, HISPI, DVP, SPI ve SUB-LVDS format modülünü destekleyen olağanüstü kamera modülü uyumluluğu.

2.Fonksiyon

a. Maksimum PCLK frekansı: 200MHz ile DVP formatı modülü testini destekleyebilir.

b. HISPI formatı modül testini destekler.

c. SPI formatı modülü testini destekler.

3.Tarifi:

a. HISPI, DVP, SPI ve SUB_LVDS gibi biçimlerde MIPI Modülü test panelleri aynı anda destekleyen işlev test kutusu.

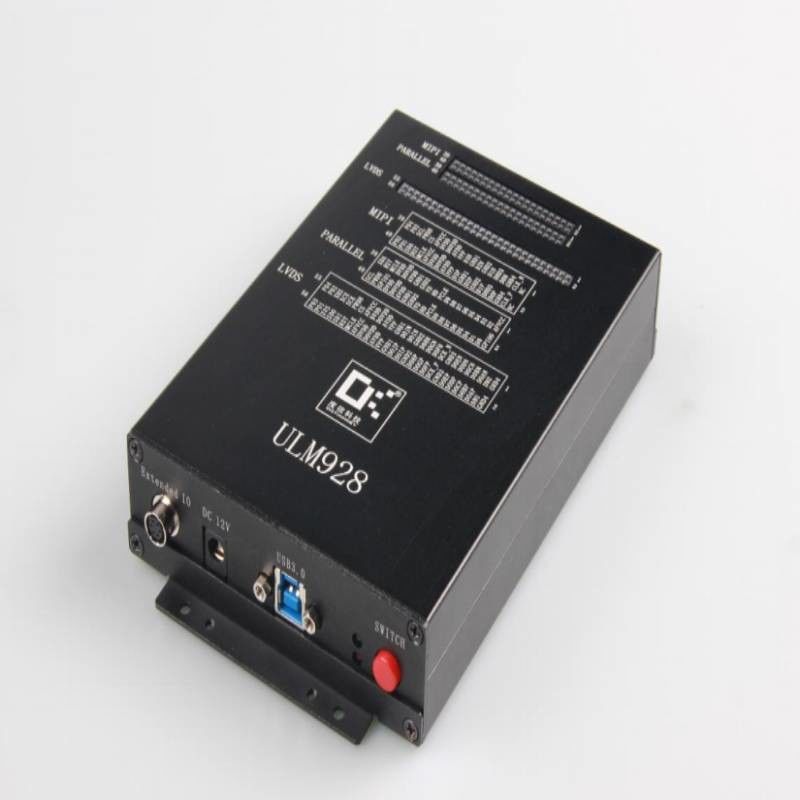

b. ULM928, en az 10nA çözünürlüğü ile hassas cihaz düzeyinde mevcut algılama teknolojisi ile donatılmıştır.Sensörlerin bekleme akımını ölçmeyi daha doğru ve uygun hale getirmek.

c. AFVCC, AVDD, DOVDD ve DOVD dahil olmak üzere 5 bağımsız yüksek hassasiyetli ve düşük gürültülü dijital DC Sensor güç kaynağı vardır ve maksimum tek kanallı 3.3V/500mA güç kaynağını destekler.

Yüksek hassasiyetli Açık/Kısa devre algılama teknolojisi ve 45'e kadar açık ve kısa devre algılama kanalını destekler. 15mA yüksek akımlı açık ve kısa devre testini destekler.Esnek OS test voltajı ve test akımı Ayarlar test sonuçlarını gerçek değerlere yaklaştırır.

4Boyut çizimi:

1) Ana görünüm:

2) Yukarıdan bak:

5Uygulama:

Cep telefonu/otomotiv/izleme kamerası, MIPl/DVP/HISPI/LVDS.

6Sıkça sorulan sorular:

S: Garanti süresi nedir?

1 yıllık garanti.

S: Önderi süresi nedir?

A: Standart ürün 5-8 iş günü içinde gönderilir.

S: Teknik destek veriyor musunuz?

C: Evet, uzaktan rehberlik ve satış sonrası hizmet de dahil olmak üzere profesyonel teknik destek sunuyoruz.

S: Fabrika mısınız?

A: Evet, yüksek kaliteli görüntü sensörü test ekipmanları ve kamera modülü test çözümleri konusunda uzmanlaşmış bir üreticiyiz.
