GX4 Dothinkey Frame Grabber 4 Kanal D/C-PHY MIPI Frame Grabber

GX4 Image Frame Grabber Giriş

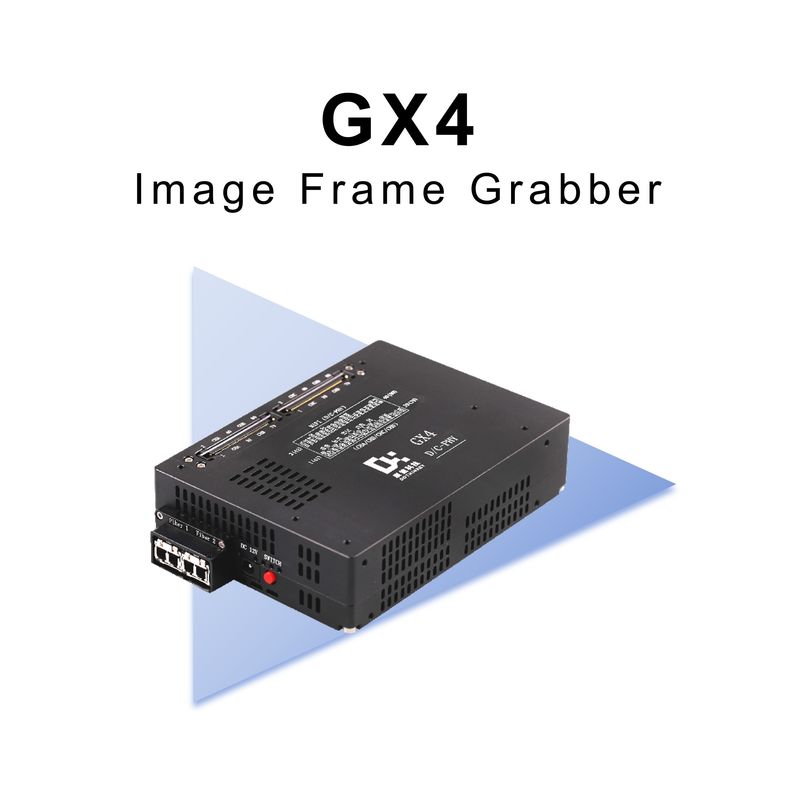

Dothinkey GX4 Image Frame Grabber, aşağıdaki avantajlarla 4 kanallı MIPI D/C-PHY görüntü alımını kullanır:

Yüksek uyumluluk
C-PHY ve D-PHY modüllerinin eşzamanlı testini destekler, üretim hattını daha esnek hale getirir ve Image Frame Grabber'ın sık sık değiştirilmesine gerek kalmaz.

Voltaj ayarlaması, farklı modüllerin LP eşiğine göre belirlenebilir, modül kalitesinin doğru kart kontrolü.

Güçlü veri aktarım yeteneği
MIPI D-PHY hızı 1.9Gbps/Lane, MIPI C-PHY hızı 1.5Gsps/Trio'ya kadar, yüksek hızda görüntü verilerini iletebilir.

Dört kanallı tasarım, çoklu kamera modüllerinin test ihtiyaçlarını karşılamak için birden fazla görüntü verisinin eşzamanlı olarak elde edilmesini sağlar.

Yüksek Alım ve İşleme Verimliliği
DDR4_16Gbit Buffer ile donatılmış, veri kaybı riskini azaltmak ve elde etme ve işleme verimliliğini artırmak için büyük miktarda görüntü verisini geçici olarak saklayabilir.

Yüksek hızlı konektör arayüzü (modülden panoya uç konektör modeli FX18-80P-0.8SV), istikrarlı ve güvenilir veri aktarımını sağlar.

Çok kanallı bağımsız kontrol
4 kanal bağımsız olarak kontrol edilebilir ve farklı test senaryolarının ihtiyaçlarını karşılamak için esnek bir şekilde birleştirilebilir.

4C, 4D, 3D+1C, 3C+1D veya 2D+2C gibi çeşitli kanal kombinasyonlarını destekler ve farklı kamera modüllerinin kanal konfigürasyonuna uyarlanır.

Üretim verimliliğinin iyileştirilmesi
4 modülün eşzamanlı aydınlatılmasını destekleyerek, aynı anda birden fazla kamera modülünü test edebilir, bu da üretim verimliliğini önemli ölçüde arttırır.

Modülün güç kaynağı gereksinimlerini tam olarak karşılayabilen ve test sürecinin istikrarını sağlayan 7*4 kanallı sensör ayarlanabilir güç kaynağı ile donatılmıştır.
