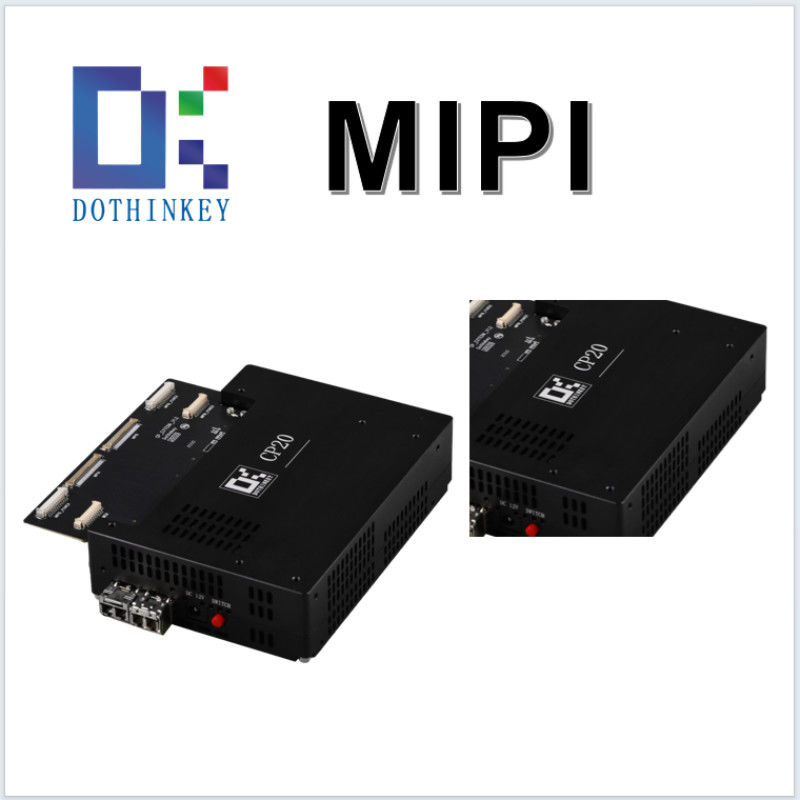

Name: Otomotiv Görüntü Çerçeve Yakalayıcı MIPI CSI DSP Çözümleri İçin Optik Çerçeve Yakalayıcı Cihaz
Brand: Shenzhen Dothinkey Technology Co., Ltd.
SKU: CP20
Price: 3,100.00 USD
Availability: InStock

Evde > Ürünler > Görüntü Çerçevesi Grabber >

Otomotiv Görüntü Çerçeve Yakalayıcı MIPI CSI DSP Çözümleri İçin Optik Çerçeve Yakalayıcı Cihaz

Otomobil Görüntü Çerçeve Alıcısı

Image Frame Grabber MIPI CSI

CSI Optik Çerçeve Yakalayıcı Cihaz

Menşe yeri:

Shenzhen, Çin

Marka adı:

Dothinkey

Sertifika:

Model numarası:

CP20

Bizimle İletişim

Bir İndirim İste

Otomotiv Görüntü Çerçeve Yakalayıcı MIPI CSI DSP Çözümleri İçin Optik Çerçeve Yakalayıcı Cihaz

Ürün Ayrıntıları

Sensör IO:

1.2 -3.3V

Buffer Kapasitesi:

Ddr4_16gbit

MIPI Veri Kanalı:

MIPIC-PHY 1/2/3 Trio

Vaux:

Ölçüm Aralığı: 1.3 ~ 8.0V, Doğruluk: +_50MV

Çıkış Voltajı:

24V/DC

Yükseklik genişliği uzunluğu:

35mm 100mm 140mm

Güç kaynağı:

DC12V/3A

ESD Koruması:

Makine modeli ((MM)>+_200V

Vurgulamak:

Otomobil Görüntü Çerçeve Alıcısı

Image Frame Grabber MIPI CSI

CSI Optik Çerçeve Yakalayıcı Cihaz

Ödeme ve Nakliye Şartları

Min sipariş miktarı

Fiyat

USD1200-USD5000

Ambalaj bilgileri

Karton Ambalaj

Teslim süresi

5-8 iş günü

Ödeme koşulları

T/T

Yetenek temini

Stok mevcut

İlişkili Ürünler

Bizimle İletişim

86-755-6114-6178

Şimdi iletişime geçin

Ürün Tanımı

Otomobil Görüntü Çerçeve Alıcısı DSP Çözümleri için MIPI CSI Optik Arayüzü

Özellikleri:

1Çift MIPI D/C-PHY arayüzü
Yüksek hızlı görüntü alımı çift kanallı MIPI D-PHY/C-PHY protokolü ile.
2. 2x5 Programlanabilir Güç Rayları
Çoklu sensör uyumluluğu için 10 bağımsız gerilim kanalı (2.2V yapılandırılabilir).
3Çoklu Aralıklı Akım Algılama.
MA'dan nA'ya doğru ölçüm <% 1 hata aralığı ile.
4. 66 kanallı işletim sistemi testi
66 sinyal yolunda açık/kısa hatayı tespit etmek.
5Programlanabilir Ürün Kimliği
Otomatik sistem entegrasyonu için benzersiz cihaz tanımlaması.
6. Analog Sinyal Arayüzü
Yardımcı teşhis için harici voltaj / akım girişi.
7Sensör Voltaj İzleme
Gerçek zamanlı ray ölçümü (± 0,5% doğruluk).
8. 4 telli Kelvin tazminatı
Elektrik hattı direnci etkilerini ortadan kaldırmak için uzaktan voltaj algılama.

Şema:

Otomotiv Görüntü Çerçeve Yakalayıcı MIPI CSI DSP Çözümleri İçin Optik Çerçeve Yakalayıcı Cihaz 0

Boyut:

Otomotiv Görüntü Çerçeve Yakalayıcı MIPI CSI DSP Çözümleri İçin Optik Çerçeve Yakalayıcı Cihaz 1

CP20 Ürün Özellikleri:

Pin Numarası	Pin Adı	Pin Türü	Görev
A14	A_AGND	Güç	Görüntü sensörü analog GND
A15	A_AVDD2	Güç	Görüntü sensörü analog GND
A16	A_AVDD2	Güç	Görüntü sensörü analog güç kaynağı
A17	A_AVDD2	Güç	Görüntü sensörü analog güç kaynağı
A18	A_AVDD2_FB	Giriş	Görüntü sensörü analog güç kaynağı uzaktan Kelvin telafi geri bildirim iğnesi
A19	A_DGND	Güç	Görüntü sensörü analog GND
A20	A_ADC1	Giriş	Görüntü sensörü referans voltaj ölçüm iğnesi
A21	A_ADC2	Giriş	Görüntü sensörü referans voltaj ölçüm iğnesi
A22	A_ADC3	Giriş	Görüntü sensörü referans voltaj ölçüm iğnesi
A23	A_ADC4	Giriş	Görüntü sensörü referans voltaj ölçüm iğnesi
A24	A_DGND	Güç	Görüntü sensörü analog GND
A25	A_POL	İ/Ç	Resim sensörü dijital GND
A26	B_DOVDD	Güç	Görüntü sensörü 10 Güç kaynağı.
