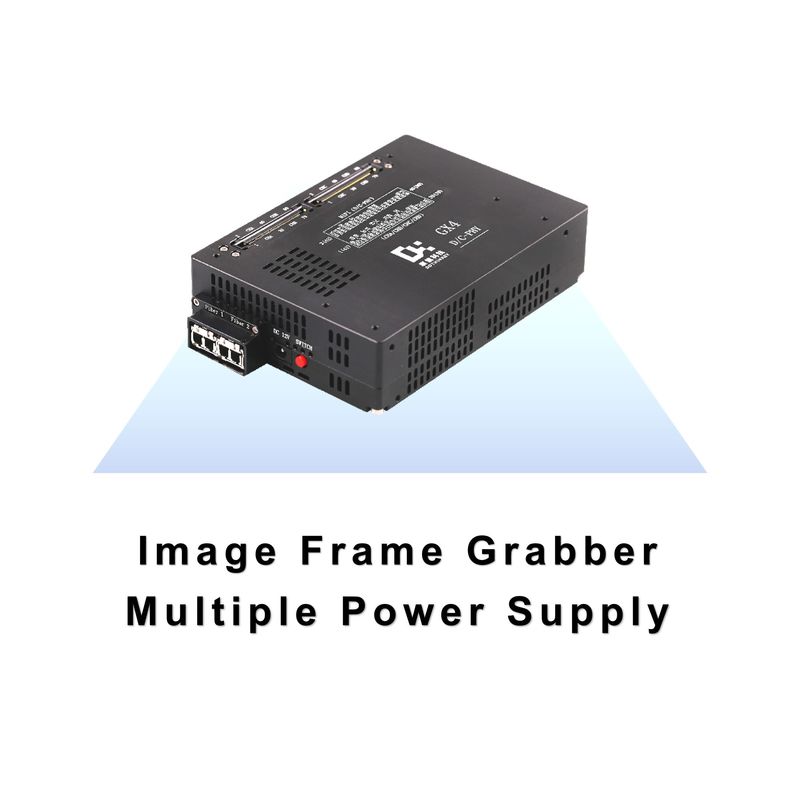

Çoklu Güç kaynağı Görüntü Çerçeve Alıcısı DC12V 3A DDR4_16Gbit tampon kapasitesi

Çoklu Güç kaynağı Görüntü Çerçeve Yakalayıcısı

GX4 Image Frame Grabber'daki bu MIPI kanalı ile ilgili parametrelerin anlamları şunlardır:

MIPI Kanal Değerleri
4C: 4 C-PHY kanalı olduğunu gösterir.
4D: 4 D-PHY kanalı olduğunu gösterir.
3D+1C: 3 D-PHY kanalı ve 1 C-PHY kanalı olduğunu gösterir.
3C+1D: 3 C-PHY kanalı ve 1 D-PHY kanalı olduğunu gösterir.
2D+2C: 2 D-PHY kanalı ve 2 C-PHY kanalı olduğunu gösterir.

MIPI D-PHY 1/2/4 şerit

D-PHY:

Mobil uygulama işlemcileri ve kameralar ve ekranlar gibi çevresel cihazlar arasında yüksek hızlı veri aktarımı için yaygın olarak kullanılan fiziksel katman arayüz standardı.

Lane:

D-PHY'de veriler bir şerit üzerinden iletilir, her şerit bir çift diferansiyel sinyal hattından oluşur. 1/2/4 şerit, verilerin iletilmesi için sırasıyla 1, 2 veya 4 şerit desteklenir.

MIPI C-PHY 1/2/3 Trio

C-PHY:

MIPI İttifakı tarafından tanıtılan yeni bir fiziksel katman arayüz standardı, D-PHY'ye kıyasla daha yüksek veri iletim verimliliği ve bant genişliği ile.

Üçlü:

C-PHY'de, veriler D-PHY'deki gibi diferansiyel çiftleri kullanmak yerine üç sinyal hattından oluşan bir grup üzerinden iletilir. 1/2/3 Trio, 1, 2,Ya da 3 Trios., sırasıyla.
