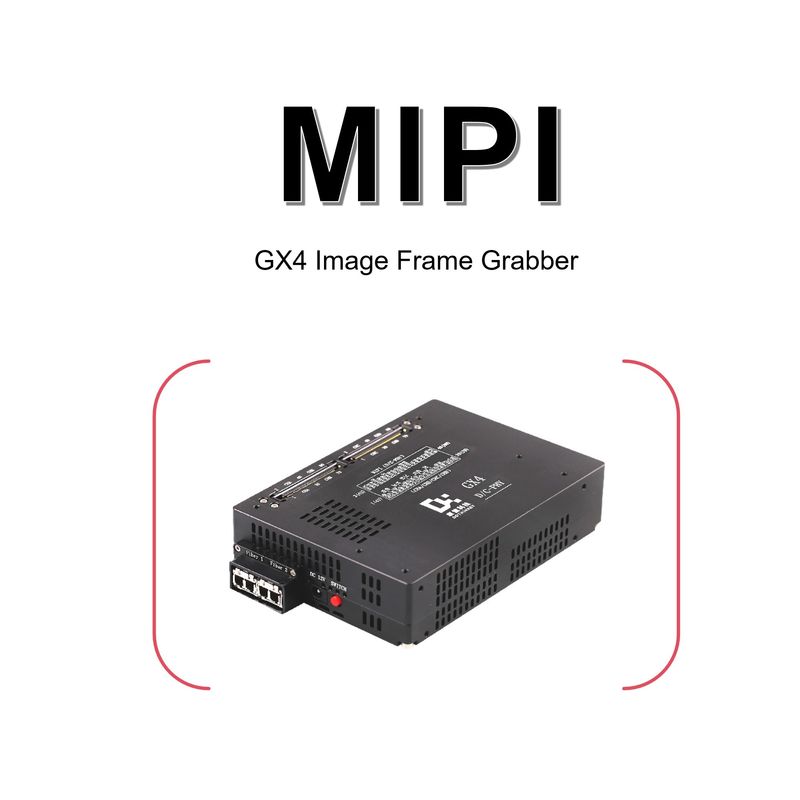

Mobil Telefon Kamera Modülü MIPI Çerçeve Alıcı Dothinkey GX4

Elektriksel özellikler

Güç kaynağı

DC12V/3A

Dış arayüz ESD koruma

İnsan vücudu modeli (HBM) ≥ ± 4000V
Makine modeli (MM) ≥ ±200V

Boyut

Yüksek

35mm ± 0.2mm

Genişliği

100mm ± 0.2mm

Uzunluk

140mm ± 0.2mm

Sensör uyumlu özellikleri

Sensör Arabirimi

MIPI D-PHY CSI;MIPI C-PHY CSI

MIPI Maksimum oranı

GX4/GX4E

CHA/CHB

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.9Gsps/Trio

CHC/CHD

MIPI D-PHY1.9Gbps/Lane

MIPI C-PHY1.5Gsps/Trio

MIPI Veri Kanalı

4C,4D,3D+1C,3C+1D&2D+2C

MIPI D-PHY 1/2/4 şerit

MIPI C-PHY 1/2/3 Trio

DPS özellikleri

Destek 28 güç kaynağı ayarlanabilir

4X7 bağımsız güç kaynağı sağlayın, bunlardan 4X4 yol 0.8-3.3V ayarlanabilir, maksimum sürüş kapasitesi 1A; 4X2 yol 0.8-5V ayarlanabilir, maksimum sürüş kapasitesi 1A, 4X1 yol 0.8-8V ayarlanabilir, maksimum sürüş kapasitesi 3A.

işletim sistemi özellikleri

Destek 4X29 yol işletim sistemi testi

PC Arayüzü ve tampon

Bilgisayar iletişim arayüzü

10G fiber optik arayüzü* 2

Buffer Kapasitesi

DDR4_16Gbit

Voltaj ölçümü

LP Voltaj Ölçümü

Ölçme aralığı:0~1.4V, doğruluk:±10mV

Sensör GPIO Voltaj Ölçümü

Ölçme aralığı:0~3.3V, doğruluk:±20mV

LC Özellikleri

4X29 kanal LC testini destekler

Sensör İletişim Göstericileri

100 bin.-1M

SPI Maksimum İletişim Frekansı

20MHz

Sensör Saati

6 - 99MHz±0.01MHz

Sensör IO seviyesi (DOVDD'yi takip ederek)

1.2 - 3.3V
